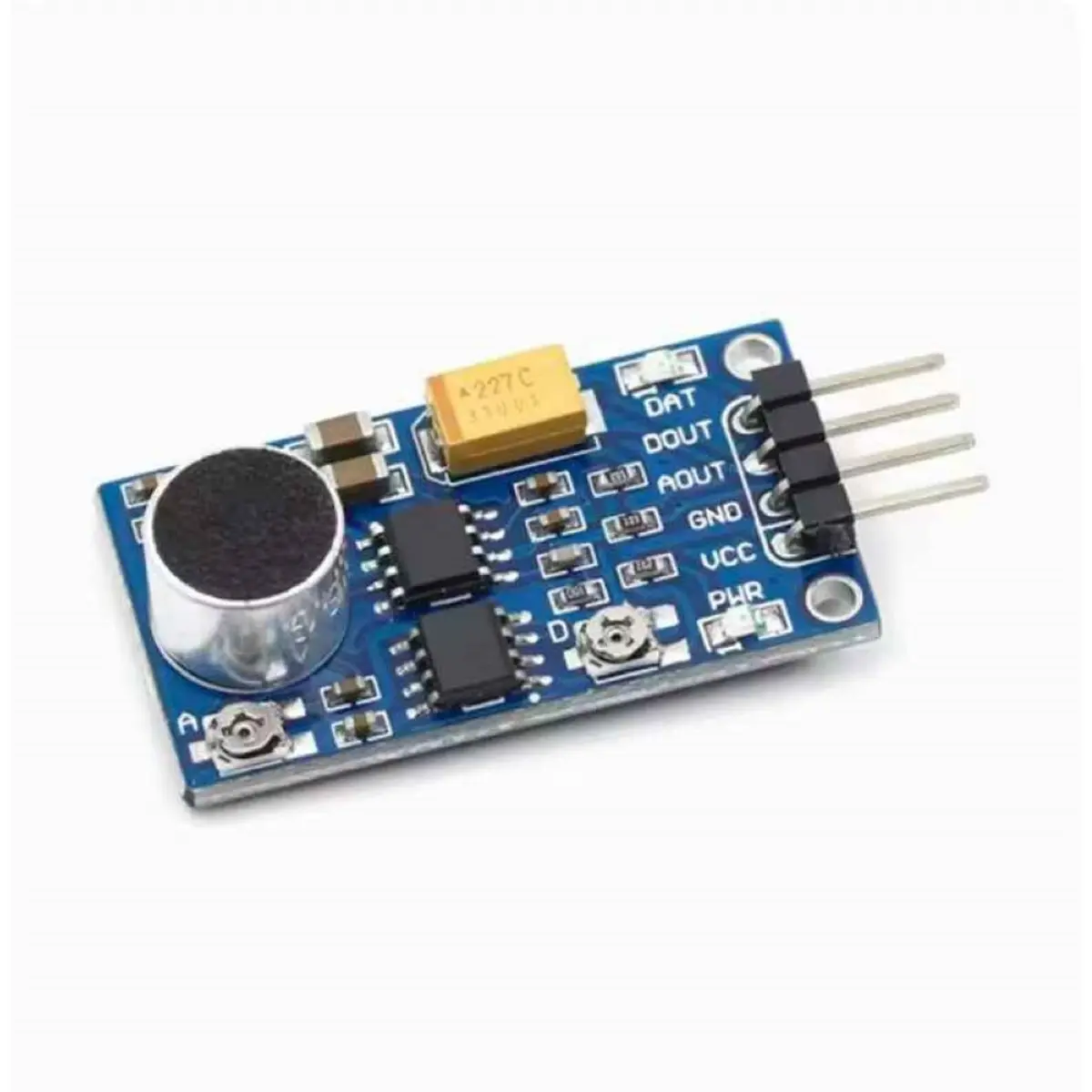

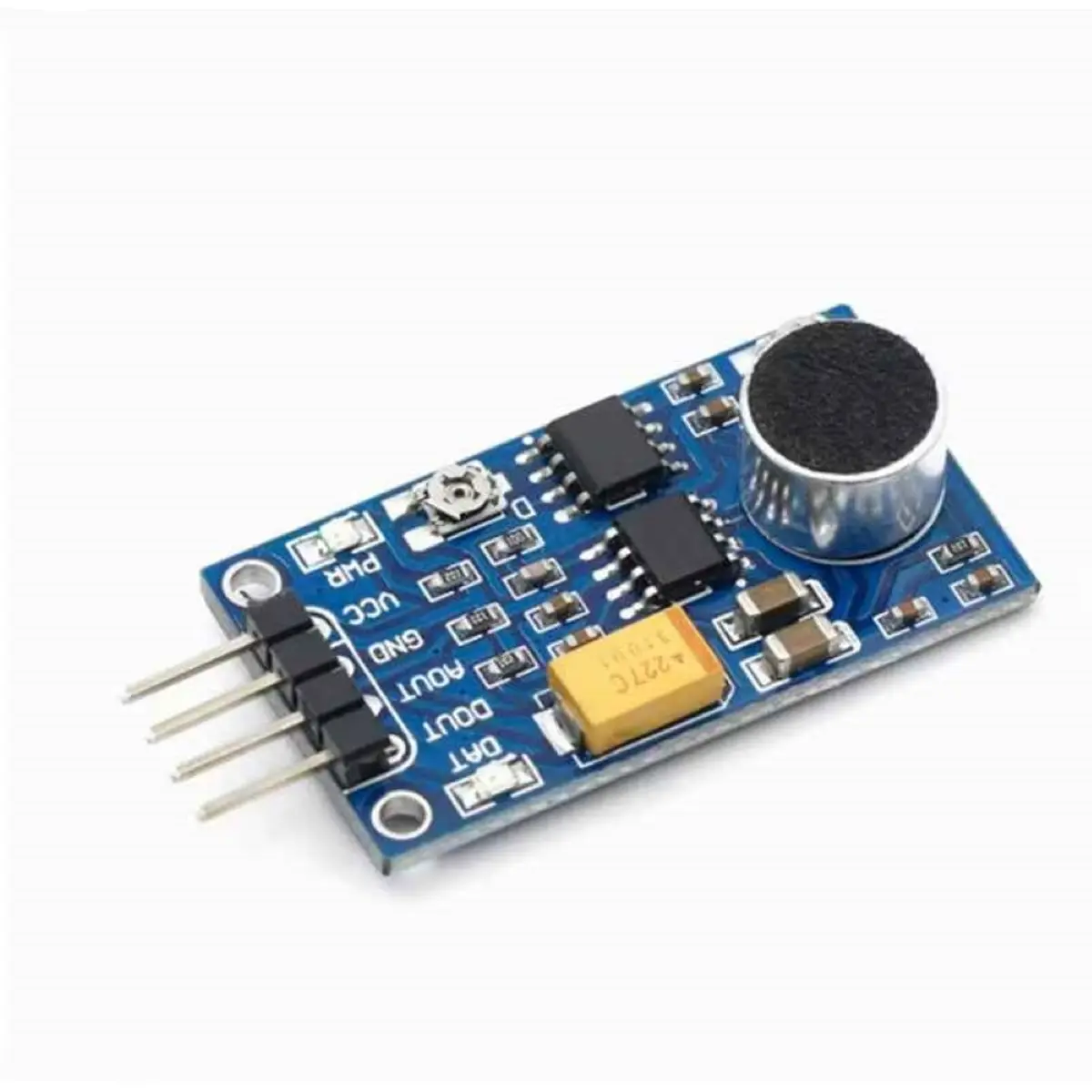

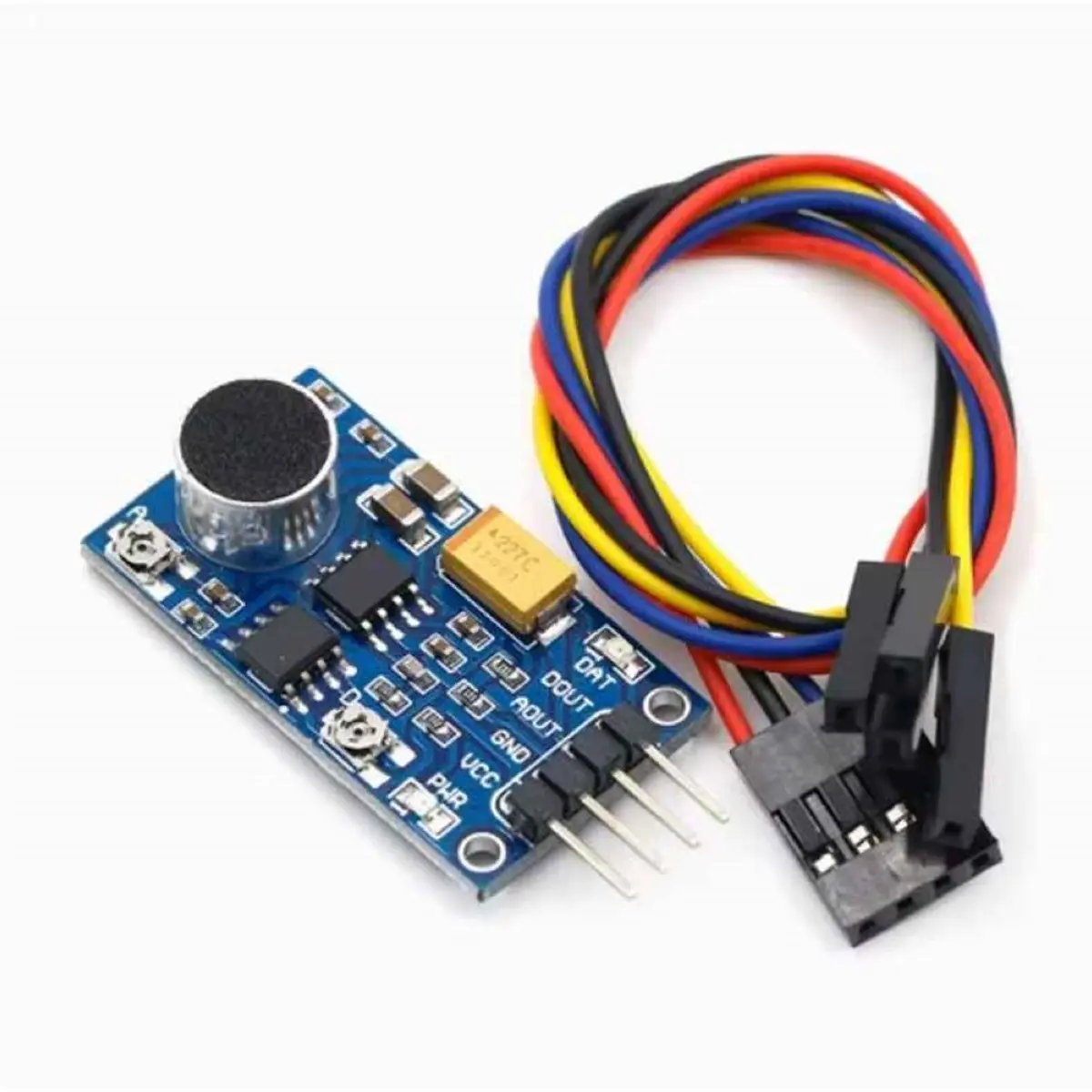

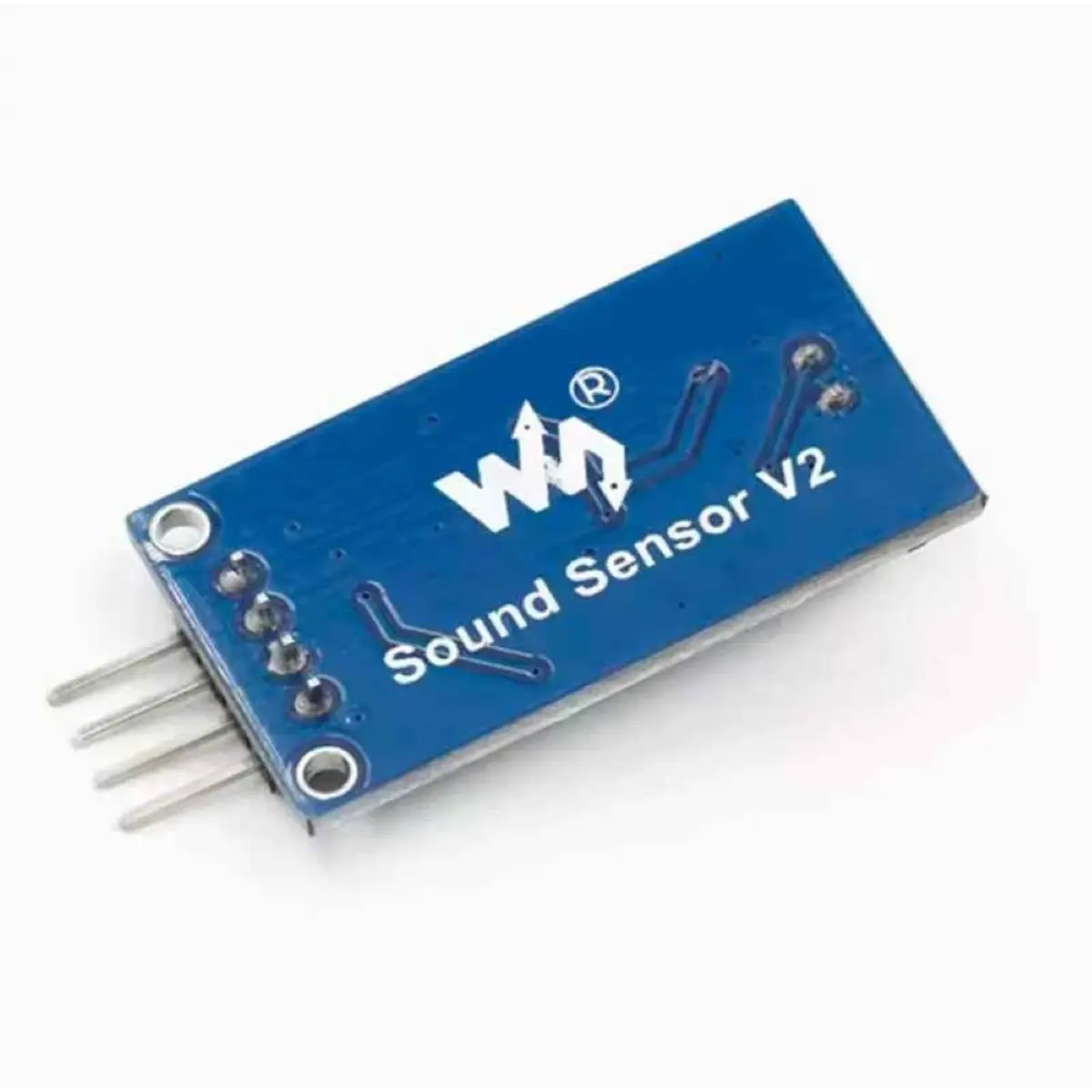

Waveshare 9534 - Módulo de Deteção de Som com Sensibilidade Ajustável (c/ LM386)

O Sound Sensor da Waveshare é um módulo compacto de deteção de som, ideal para projetos de eletrónica, automação e sistemas embebidos. Equipado com amplificador LM386, permite captar e amplificar sinais acústicos com elevada sensibilidade, disponibilizando saídas analógica e digital para integração direta com microcontroladores.

Projetado para aplicações como deteção de ruído ambiente, ativação por som ou monitorização acústica, este sensor oferece ajuste de sensibilidade e indicador LED, tornando-o versátil e fácil de utilizar em múltiplos cenários.

PRINCIPAIS CARACTERÍSTICAS
◆ Amplificador de áudio LM386 integrado com ganho até 200x
◆ Saída dupla: analógica (AOUT) e digital (DOUT) para maior flexibilidade
◆ Sensibilidade ajustável através de potenciómetro integrado
◆ Indicador LED de deteção de sinal
◆ Ampla gama de alimentação (3.3V a 5.3V) compatível com diversos sistemas
◆ Ideal para deteção de som ambiente e eventos acústicos
◆ Baixo consumo e fácil integração com Arduino, Raspberry Pi e STM32

ESPECIFICAÇÕES
• Sensor / Amplificação
  - Chip amplificador: LM386
  - Ganho de sinal: até 200x
  - Sensibilidade do microfone: 52 dB
  - Gama de frequências: 50 Hz ~ 20 kHz
• Tensão de funcionamento: 3.3 V ~ 5.3 V
• Interfaces
  - Saída analógica: AOUT
  - Saída digital: DOUT
  - Alimentação: VCC / GND
• Características físicas
  - Dimensões: aproximadamente 19 × 36 mm
  - Furação de montagem: 2.0 mm

NOTAS
• O módulo fornece saída analógica (AOUT) ou digital (DOUT), permitindo diferentes métodos de leitura conforme a aplicação.
• A saída AOUT corresponde ao sinal de áudio captado, cuja amplitude varia com a intensidade do som, exigindo taxas de amostragem elevadas para análise precisa.
• Os valores analógicos obtidos por microcontroladores não representam diretamente níveis em decibéis (dB), sendo este módulo inadequado para medições acústicas calibradas.
• A saída DOUT fornece um sinal digital (0/1), ativando a nível baixo (0) quando o som ultrapassa o limiar definido.
• O potenciómetro “A” ajusta o ganho do sinal (amplificação), enquanto o potenciómetro “D” define o limiar de deteção para a saída digital.
