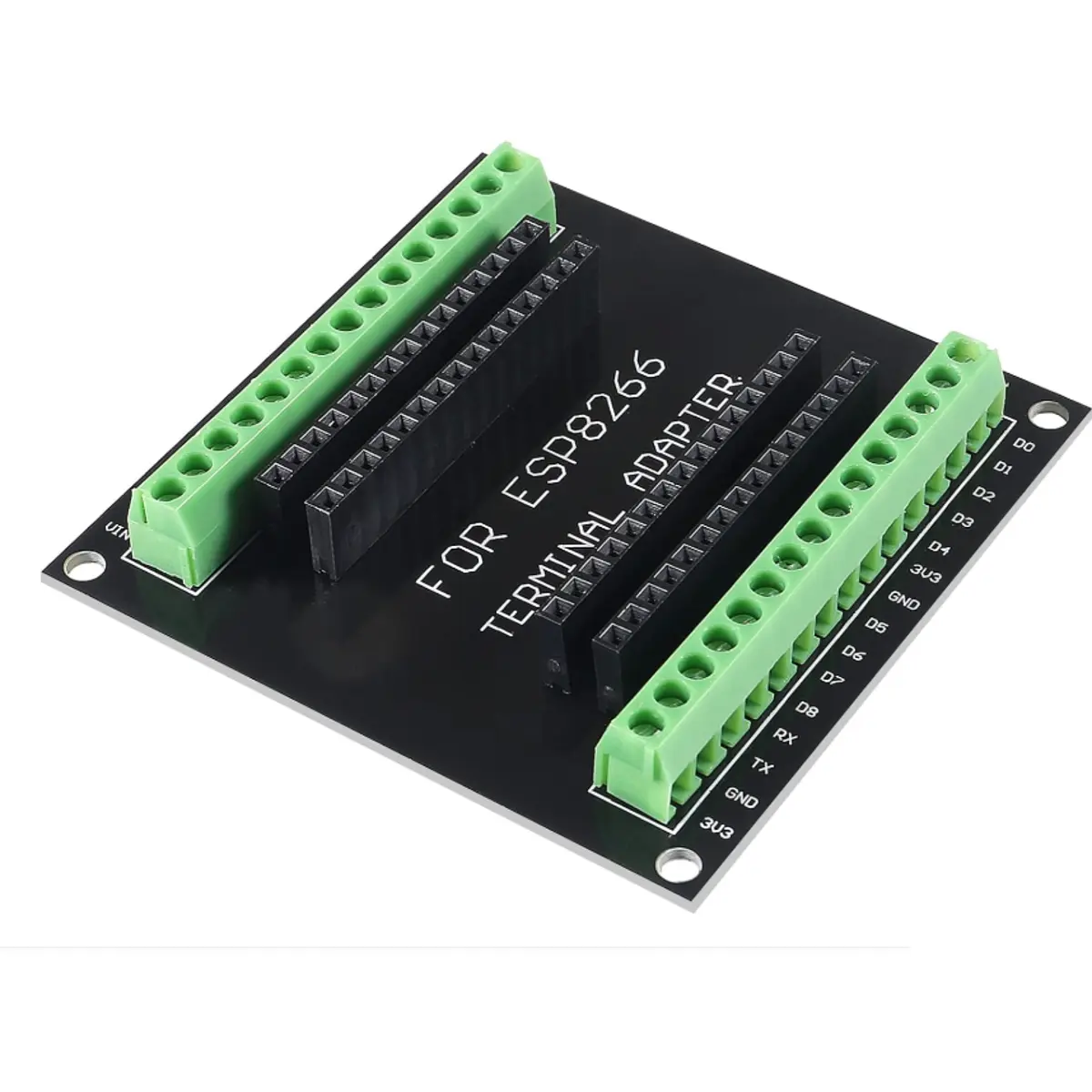

A Breakout Board para ESP8266 (compatível com NodeMCU V2) é a solução definitiva para simplificar as ligações nos seus projetos de IoT e prototipagem rápida. Projetada para expandir os pinos limitados do módulo ESP8266 para terminais de parafuso robustos e seguros, esta placa elimina a necessidade de soldaduras complexas ou o uso de breadboards instáveis em instalações permanentes. Com uma gestão de energia integrada que suporta uma ampla gama de tensões de entrada, esta base de expansão transforma o seu microcontrolador numa plataforma industrial pronta para controlar sensores, relés e atuadores com total estabilidade e organização.
PRINCIPAIS CARACTERÍSTICAS
◆ Terminais de parafuso de alta qualidade para ligações elétricas seguras e duráveis.
◆ Regulador de tensão integrado que permite a alimentação do sistema via jack DC.
◆ Design de camada dupla (PCB) para maior imunidade ao ruído e dissipação térmica.
◆ Acesso total a todos os pinos de I/O do ESP8266 de forma clara e legendada.
◆ Orifícios de montagem pré-perfurados para fixação fácil em painéis ou caixas de projeto.
ESPECIFICAÇÕES
• Alimentação e Potência
- Tensão de entrada (Jack DC): 6V a 24V DC
· Corrente máxima suportada: 1A
• Conetividade e Interfaces

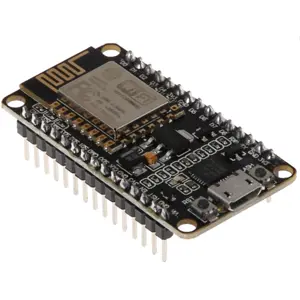

- Compatibilidade: NodeMCU V2 (LUA CP2102 / 30 pinos)
· Passo dos terminais (Pitch): 5.08 mm
- Tipo de ligação: Terminais de parafuso (Screw Terminals)

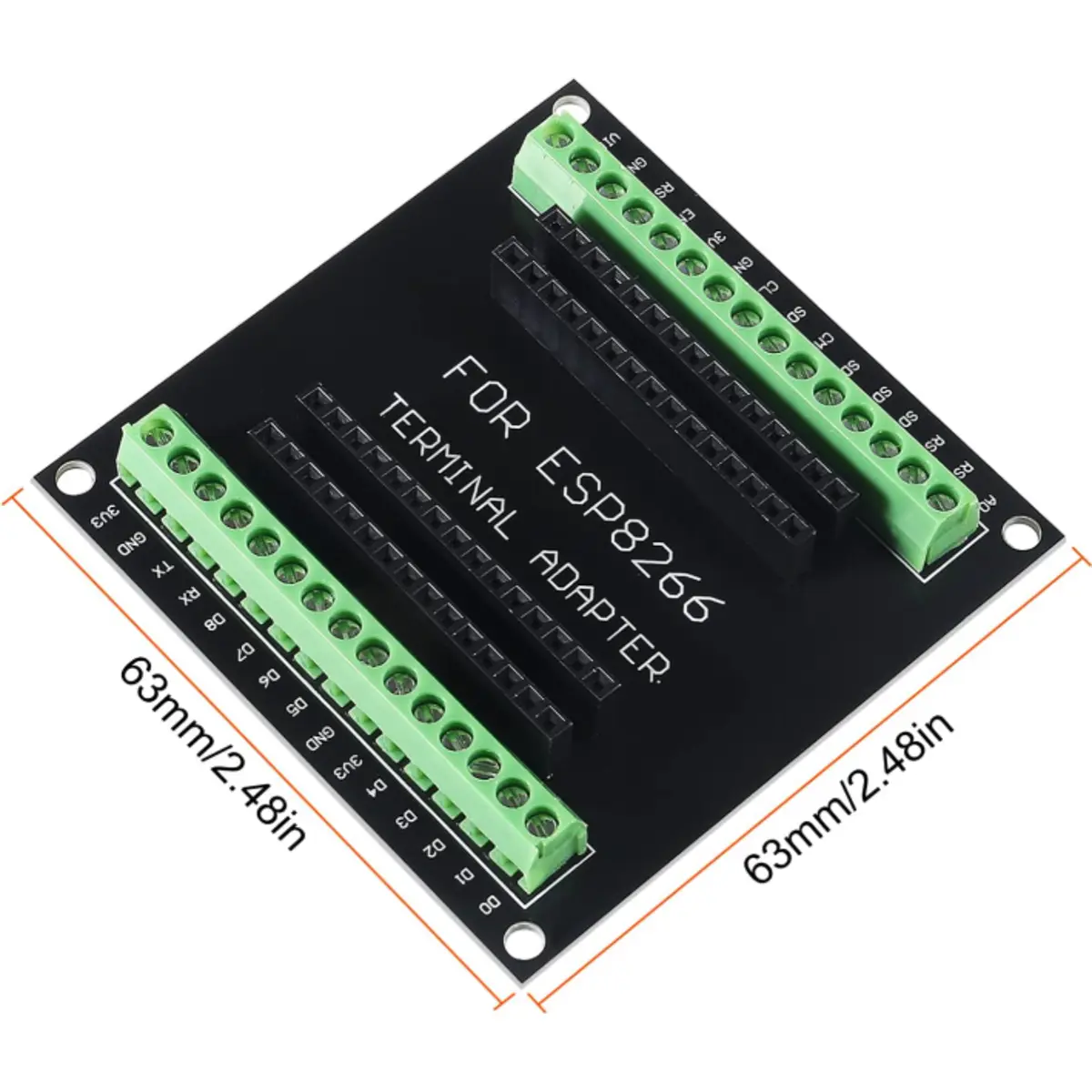

• Construção e Dimensões
- Material do PCB: Fibra de vidro FR-4
· Espaçamento entre headers: 20.86 mm (compatível com a versão V2)
CONTEÚDO DA EMBALAGEM
* 1x Breakout Board de Expansão para ESP8266 NodeMCU V2
NOTAS
*Apenas garantimos o correto funcionamento com os artigos associados e testados. Não funciona com todos os modelos.
* Verifique a largura do seu NodeMCU antes de adquirir: esta placa foi concebida para a versão V2 (com aproximadamente 20.5mm e 30mm de largura entre pinos).
* Recomenda-se o aperto moderado dos parafusos para evitar danos nas pistas do PCB em caso de utilização de cabos com secção excessiva.
