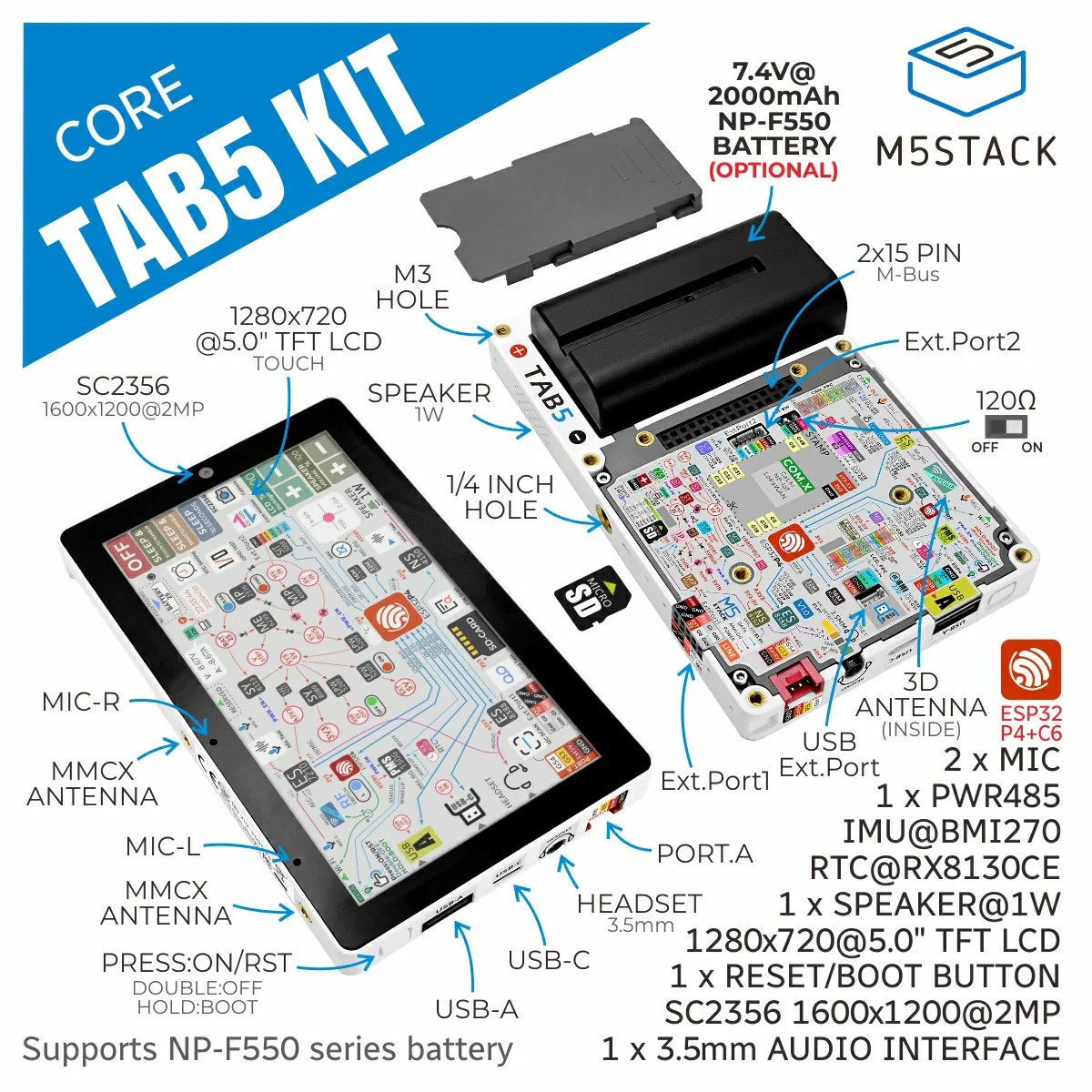

O M5Stack Tab5 Kit (K145) é um terminal de IoT portátil e altamente expansível, concebido para desenvolvimento avançado em automação, controlo inteligente e prototipagem. Integra um ESP32-P4 dual-core com 32 MB de PSRAM, um módulo ESP32-C6 com Wi-Fi 6, um ecrã tátil IPS de 5″ e uma câmara de 2 MP, oferecendo uma plataforma completa para aplicações interativas, multimédia e edge-AI. Inclui ainda uma bateria removível NP-F550, tornando-o ideal para operações móveis ou ambientes industriais.
PRINCIPAIS CARACTERÍSTICAS
◆ SoC principal ESP32-P4 (dual-core RISC-V 400 MHz) com 32 MB PSRAM e 16 MB Flash
◆ Módulo sem fios ESP32-C6 com Wi-Fi 6, Thread e ZigBee
◆ Ecrã tátil IPS 5″ (1280×720), interface MIPI-DSI
◆ Câmara SC2356 de 2 MP via MIPI-CSI
◆ Sistema de antenas comutável: antena 3D interna + portas MMCX externas
◆ Interfaces USB: USB Type-A Host + USB Type-C OTG
◆ Conectividade industrial RS-485 com resistência terminal comutável
◆ Expansão através de HY2.0-4P, M5-Bus, GPIO_EXT, microSD e pads STAMP
◆ Áudio de alta qualidade: codec ES8388, microfones duplos AEC, altifalante 1 W e saída jack 3,5 mm
◆ Sensor BMI270 de 6 eixos com wake-up por interrupção
◆ Relógio em tempo real RX8130CE com wake-up agendado

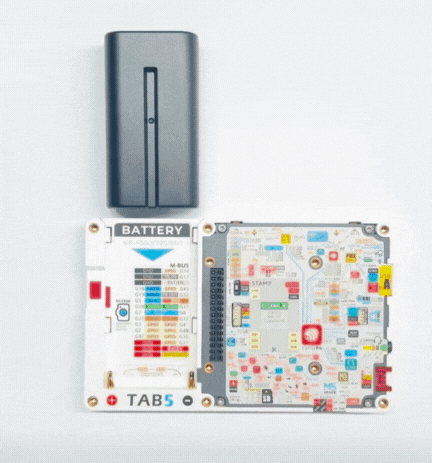

◆ Alimentação versátil: bateria NP-F550 2000 mAh incluída no Kit + carregamento e monitorização integrados
◆ Base com porca 1/4″-20 para tripé
ESPECIFICAÇÕES
• Controlador Principal
- SoC: ESP32-P4NRW32 (RISC-V, dual-core 400 MHz + núcleo LP 40 MHz)
- Flash: 16 MB
- PSRAM: 32 MB
• Módulo Sem Fios
- SoC: ESP32-C6-MINI-1U
- Protocolos: Wi-Fi 6 (2,4 GHz), Thread, ZigBee
• Antenas
- Antena interna 3D
- 2 portas MMCX para antenas externas
• Ecrã
- Tipo: TFT IPS 5″
- Resolução: 1280×720 (720p)
- Interface: MIPI-DSI
- Driver tátil/display: ST7123
• Câmara
- Sensor: SC2356
- Resolução: 2 MP (1600×1200)
- Interface: MIPI-CSI
• Áudio
- Codec: ES8388
- Pré-processamento: ES7210 AEC
- Microfones: sistema dual com cancelamento de eco
- Altifalante: 1 W @ 8 Ω (NS4150B)
- Saída: jack 3,5 mm
• Interfaces USB
- 1× USB Type-A (Host)
- 1× USB Type-C (USB 2.0 OTG)
• Comunicação Industrial
- RS-485: SIT3088
- · Resistência terminal de 120 Ω comutável
- Intervalo de alimentação externa: 6 – 24 V
• Expansão
- 1× HY2.0-4P
- 1× M5-Bus
- GPIO_EXT
- Slot microSD
- Stamp pads (Cat-M / NB-IoT / LoRaWAN, etc.)
• Sensores e RTC
- IMU: BMI270 (acelerómetro + giroscópio, interrupção de wake-up)
- RTC: RX8130CE com wake-up temporizado
- Supercondensador RTC: 70 000 µF / 3,3 V (Φ4,8 × 1,4 mm)
• Botões
- Reset/Boot: entrada em modo de arranque e reset rápido
- Power: toque para ligar; duplo toque para desligar
• Alimentação e Gestão de Energia
- Gestão de carga: IP2326
- Monitorização: INA226 (corrente/tensão em tempo real)
- Suporte para bateria: NP-F550 (7,4 V, 2000 mAh / 14,8 Wh)
- Autonomia: aprox. 6 h (ecrã 50%, Wi-Fi ativo, tarefas em fundo)
• Dimensões e Peso
- Tab5: 128,0 × 80,0 × 12,0 mm — 124,5 g
- Tab5 Kit: 128,0 × 80,0 × 26,7 mm — 277,4 g
- Bateria: 97,9 g
• Temperatura de Operação: 0 °C a 40 °C
CONTEÚDO DA EMBALAGEM
• 1 × Tab5 Kit
• 1 × Bateria removível NP-F550 2000 mAh
• 1 × Cabo terminal 1.25-6P (single-ended)
NOTAS
• A versão Kit (K145) inclui bateria; a versão C145 (Tab5 standard) não inclui.
• O Tab5 só carrega quando está ligado e totalmente inicializado.
• Após desligar a alimentação de forma brusca, é necessário aguardar 5 s antes de voltar a ligar, para garantir a correta inicialização do IMU.
• Para entrar em modo de download, manter premido o botão Reset até o LED interno piscar rapidamente.
