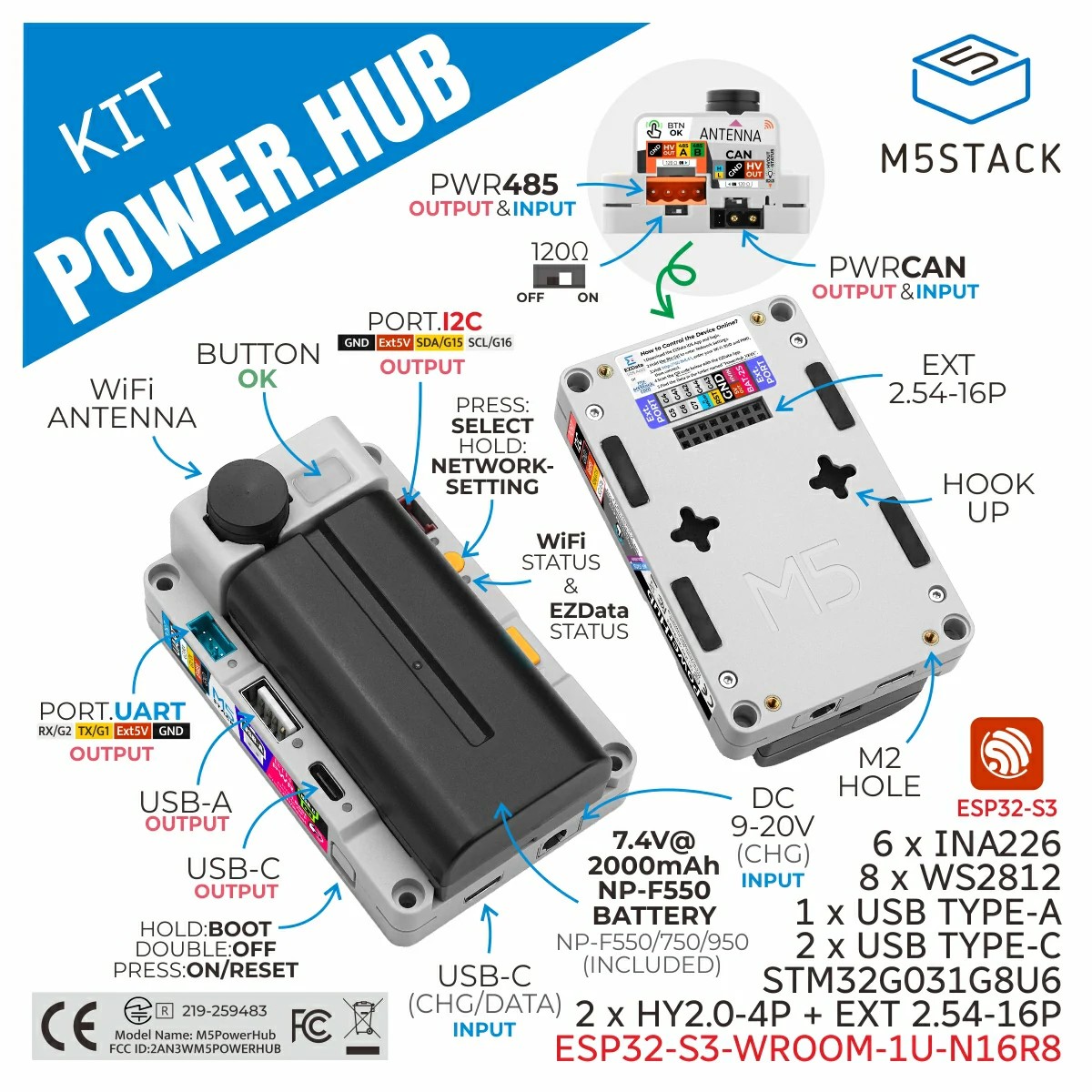

O M5Stack PowerHub IoT Development Kit (ESP32-S3) é um controlador programável avançado que integra gestão de energia multi-canal, comunicação industrial e conectividade IoT num único dispositivo compacto. Concebido para aplicações exigentes, permite monitorizar e controlar com precisão o consumo energético de múltiplas interfaces, sendo ideal para automação industrial, domótica e projetos IoT profissionais.
Baseado no ESP32-S3 com coprocessador dedicado, o PowerHub oferece elevada performance, funcionalidades de baixo consumo, várias opções de alimentação e interfaces industriais como RS485 e CAN, garantindo uma solução robusta, fiável e altamente expansível para ambientes técnicos e industriais.
PRINCIPAIS CARACTERÍSTICAS
◆ Módulo principal ESP32-S3-WROOM-1U-N16R8 com processador dual-core até 240 MHz
◆ Coprocessador STM32G031G8U6 dedicado para controlo avançado de energia
◆ Monitorização precisa de tensão e corrente com múltiplos INA226
◆ Gestão de energia multi-canal com comutação eletrónica das interfaces e controlo de consumo
◆ Suporte para wake-up temporizado de baixo consumo (low-power timed wake-up)
◆ Programável através do Arduino IDE, com bibliotecas oficiais da M5Stack para o ESP32-S3
◆ Inclui firmware de fábrica para controlo das interfaces e monitorização de tensão/corrente (via botões e/ou interface/app compatível)
◆ Portas USB para expansão: 1× USB Type-A e 2× USB Type-C (entrada inferior + saída frontal)
◆ Sistema interno de comutação USB para encaminhamento da porta USB inferior para as portas frontais (expansão de periféricos)
◆ 2× portas HY2.0-4P (Grove) e barramento EXT 2,54 mm – 16 pinos
◆ Interface RS485 com resistência de terminação 120 Ω comutável
◆ Interface CAN com resistência de terminação 120 Ω comutável
◆ Antena SMA mini para Wi-Fi 2,4 GHz
◆ Várias opções de alimentação: DC, bateria 2S e entrada de alimentação via RS485/CAN
◆ Interação homem-máquina com LEDs de estado, 8× LEDs RGB WS2812 e 3 botões físicos
◆ Múltiplas opções de montagem: magnética, furos para parede, LEGO e parafusos M2
ESPECIFICAÇÕES
• Plataforma e processamento
- SoC: ESP32-S3-WROOM-1U-N16R8
- Processador dual-core Xtensa LX7 até 240 MHz
- Coprocessador: STM32G031G8U6
• Memória
- Flash: 16 MB
- PSRAM: 8 MB
• Conectividade sem fios: Wi-Fi: 2,4 GHz
• RTC
- Chip RTC: RX8130CE
- Backup power: Supercondensador
• Interfaces USB
- 1 × USB Type-A (saída)
- 2 × USB Type-C (1 entrada inferior + 1 saída frontal)
• Interfaces de expansão
- 2 × HY2.0-4P (Grove)
- 1 × Barramento EXT 2,54 mm – 16 pinos
• Interfaces industriais
- RS485
· Conector: VH3.96-4P
· Resistência de terminação 120 Ω comutável
· Tensão de entrada inversa: DC 9 ~ 20 V
- CAN
· Conector: XT30 (2+2)
· Resistência de terminação 120 Ω comutável
· Tensão de entrada inversa: DC 9 ~ 20 V
• Indicadores e iluminação: 8 × LEDs RGB WS2812
• Antena
- SMA mini, banda 2.4 GHz
- Ganho: 2 dB
- VSWR ≤ 1,8
• Alimentação
- Entrada DC
· 9 ~ 20 V
· jack 5,5 × 2,1 mm
· polaridade: positivo ao centro
- Baterias compatíveis
· NP-F550 / 750 / 950
· Lítio 2S, 7.4 V
- Entrada de alimentação via RS485 / CAN
• Temperatura de funcionamento: 0 ~ 40 °C
• Características físicas
- Dimensões: 88,0 × 56,0 × 38,5 mm
- Peso
· Sem bateria: 71,0 g
· Kit com bateria: 174,8 g
CONTEÚDO DA EMBALAGEM
• 1 × M5Stack PowerHub
• 1 × Bateria removível NP-F550 2000 mAh
NOTAS
• A porta USB Type-C inferior é exclusivamente para alimentação e programação, não fornecendo saída de energia.
• As portas USB Type-A e USB Type-C frontais funcionam apenas como saída de energia para periféricos.
• O sistema interno de comutação USB permite redirecionar a interface USB para facilitar a expansão de dispositivos externos.
• Em caso de descarga profunda da bateria (abaixo de 6 V), é necessário remover e reinstalar a bateria antes do carregamento.
