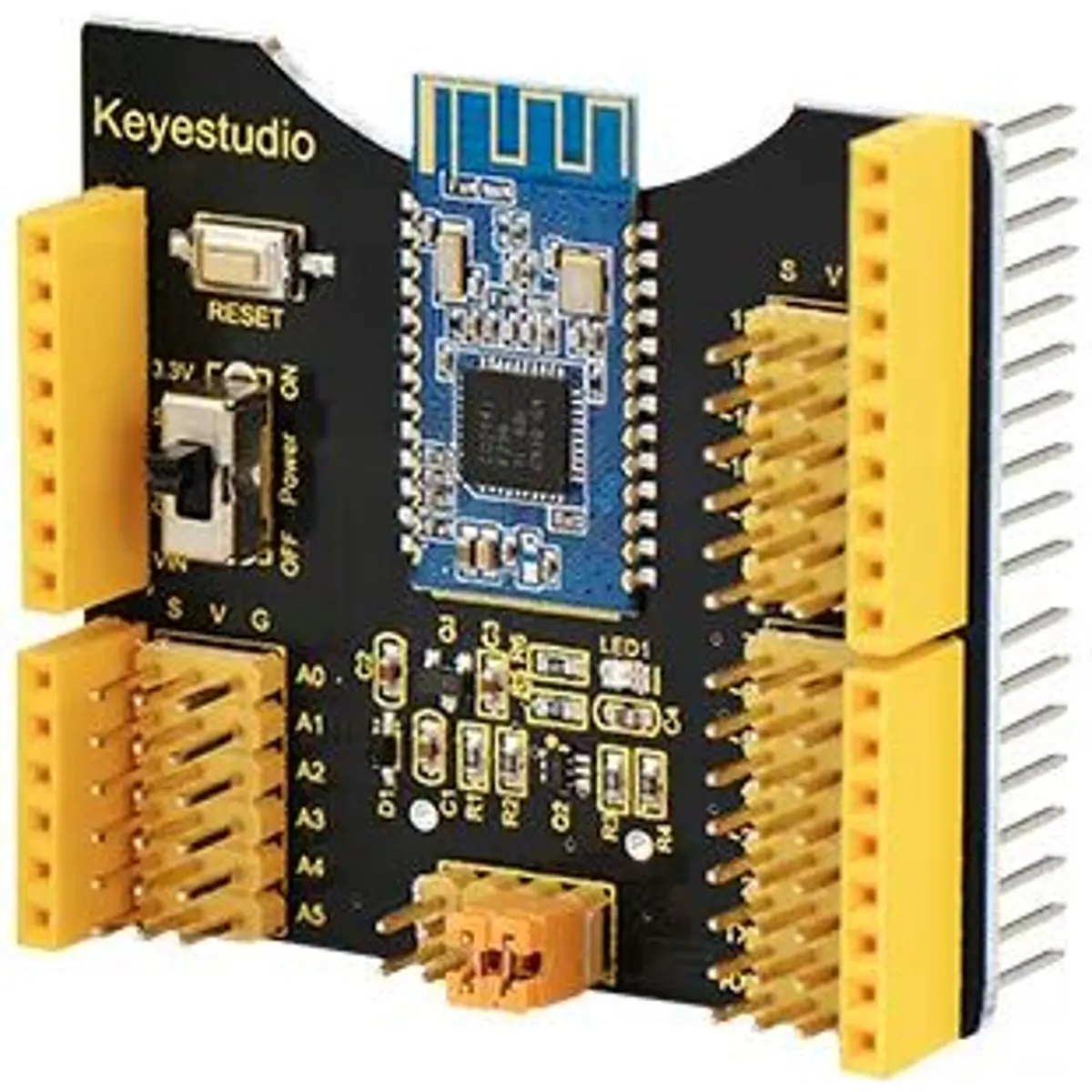

Este módulo de expansão combina com um sensor shield com o módulo HM-10 Bluetooth 4.0, totalmente compatível com a placa Arduino UNO R3. Permite uma ligação fácil e direta, bastando encaixá-lo sobre a placa principal. Todos os pinos digitais e analógicos são disponibilizados em conectores de 3 pinos, facilitando a ligação de sensores e módulos externos.
O shield integra um módulo Bluetooth HM-10 que possibilita comunicação sem fios de longo alcance, ideal para projetos IoT, automação e controlo remoto via smartphone. Inclui ainda botões e jumpers que permitem configurar e gerir facilmente a comunicação serial com a placa.
Características principais:
- Expansão para Arduino UNO R3 com módulo Bluetooth 4.0 integrado (HM-10)
- Compatível com protocolo Bluetooth V4.0 BLE
- Comunicação sem fios até 100 m em campo aberto com iPhone 4S

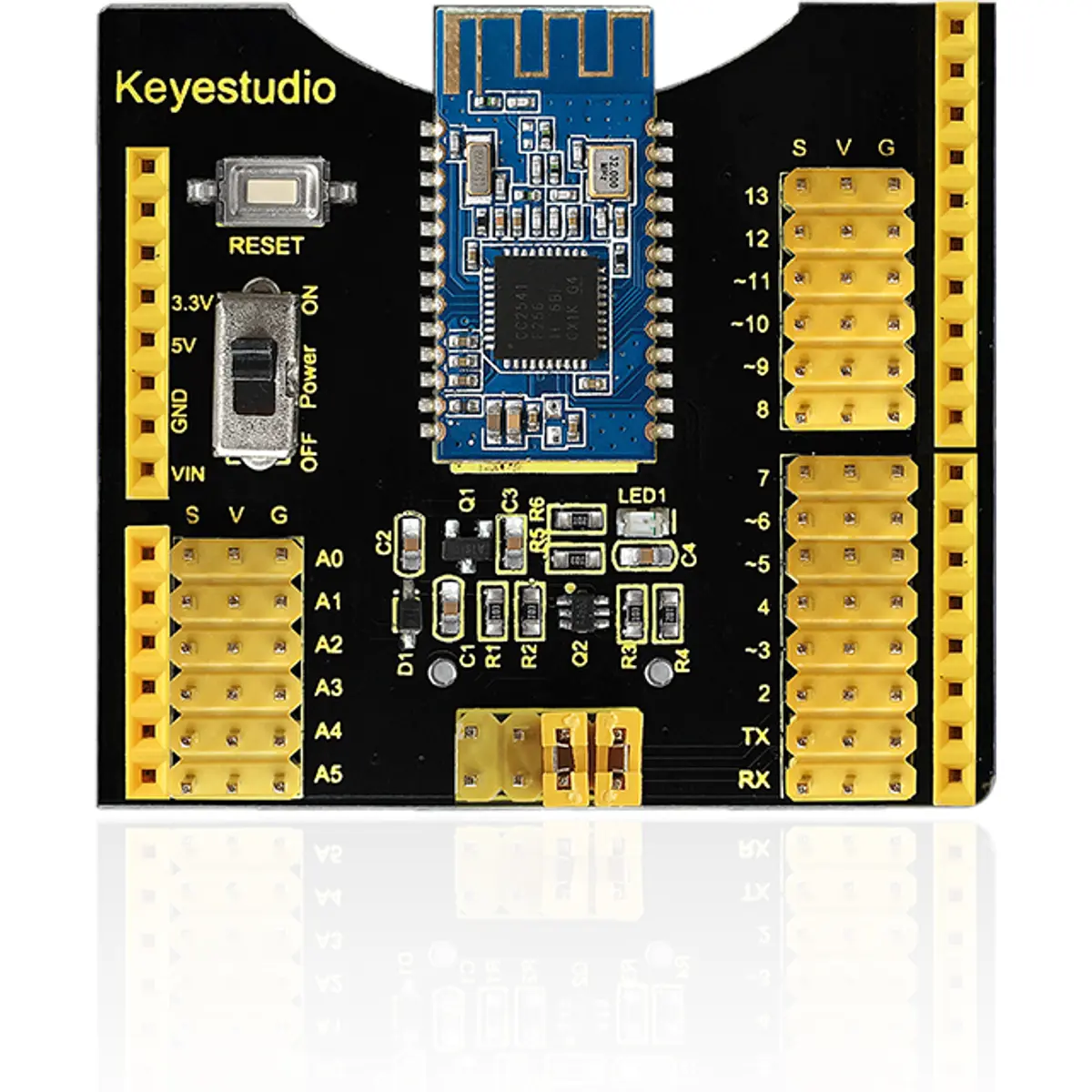

- Extensão de 14 pinos digitais e 6 analógicos em conectores de 3 pinos

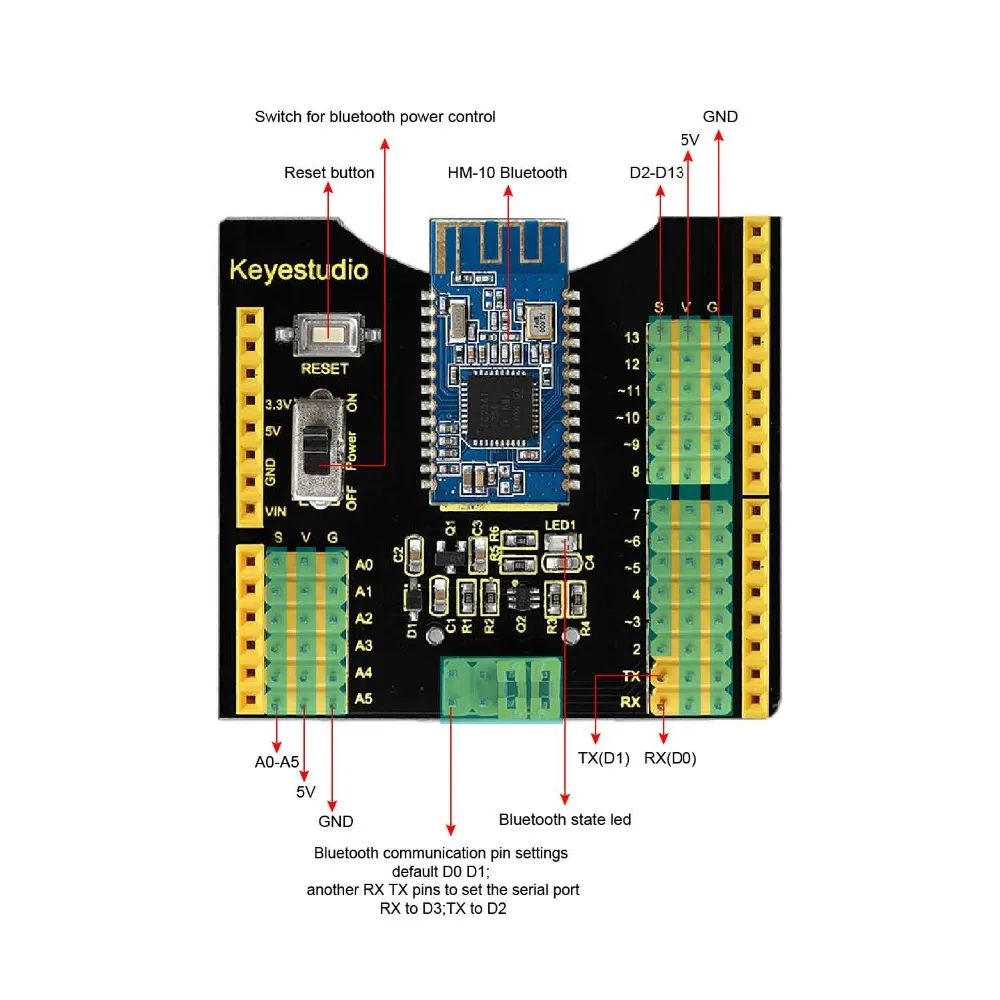

- Controlo de comunicação Bluetooth através de interruptor deslizante

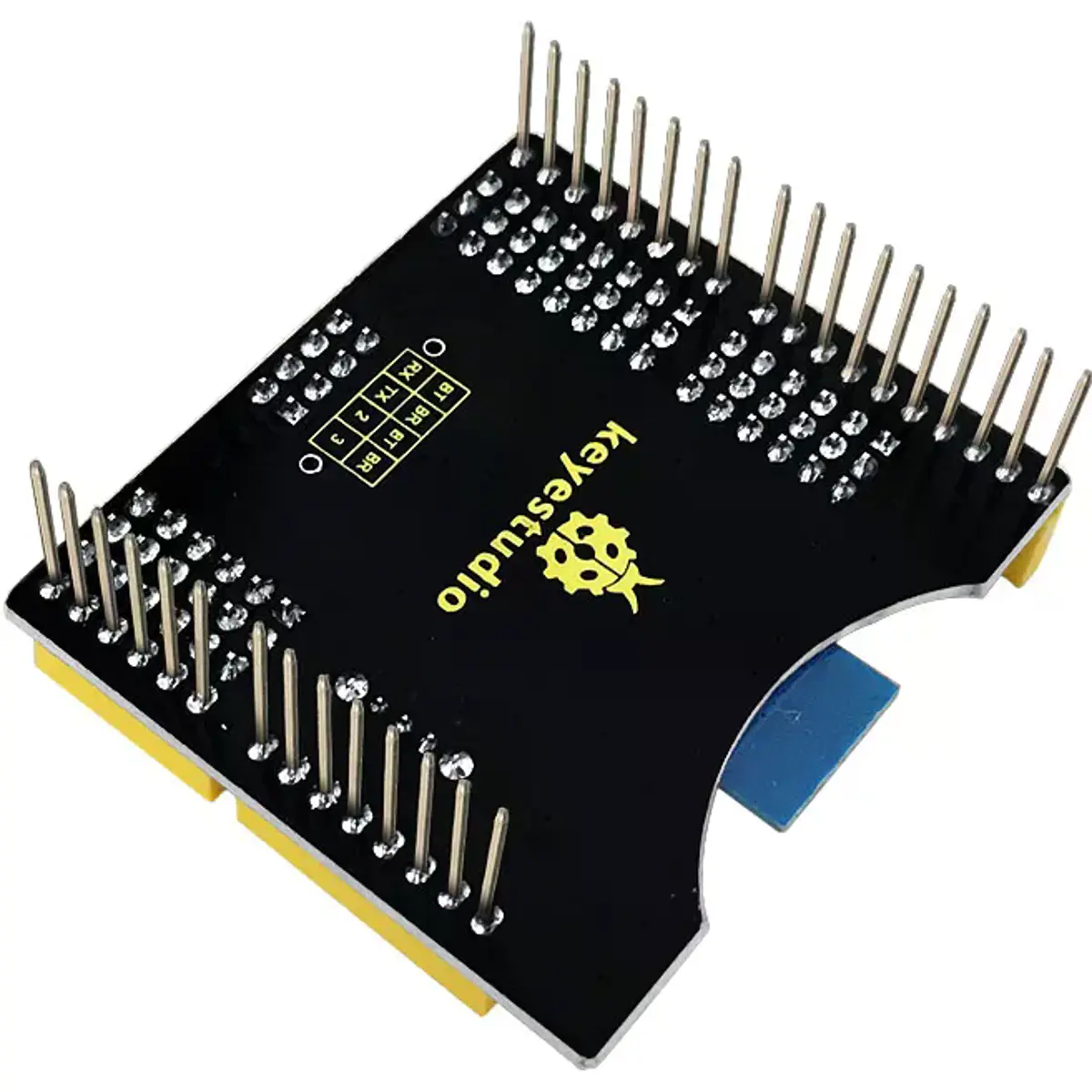

- Porta série configurável por jumpers (padrão: porta série integrada, opção: TX em D2 / RX em D3)
- Botão de reset integrado
- Comunicação segura com autenticação e encriptação
- Estrutura compacta e leve, fácil de integrar em projetos
Especificações técnicas:
- Protocolo Bluetooth: V4.0 BLE
- Protocolo USB: USB V2.0
- Frequência de operação: 2.4 GHz ISM
- Método de modulação: GFSK (Gaussian Frequency Shift Keying)
- Potência de transmissão: -23 dBm, -6 dBm, 0 dBm, 6 dBm (configurável via AT command)
- Sensibilidade: ≤ -84 dBm a 0,1% BER
- Taxa de transmissão: 6 KBytes (assíncrono/síncrono)
- Serviços suportados: Central & Peripheral UUID FFE0, FFE1
- Segurança: Autenticação e encriptação
- Consumo energético: modo standby 400–800 µA / transmissão 8,5 mA
- Alimentação: 5 V DC
- Temperatura de funcionamento: -5 ºC ~ +65 ºC
- Distância de comunicação: até 100 m (campo aberto)
- Conetividade:
• 14 pinos digitais (expandidos em 3 pinos cada)
• 6 pinos analógicos (expandidos em 3 pinos cada)
- Interface de configuração: jumpers para seleção da porta série (default ou virtual)
- Dimensões: 54 × 48 × 23 mm
- Peso: 19 g
