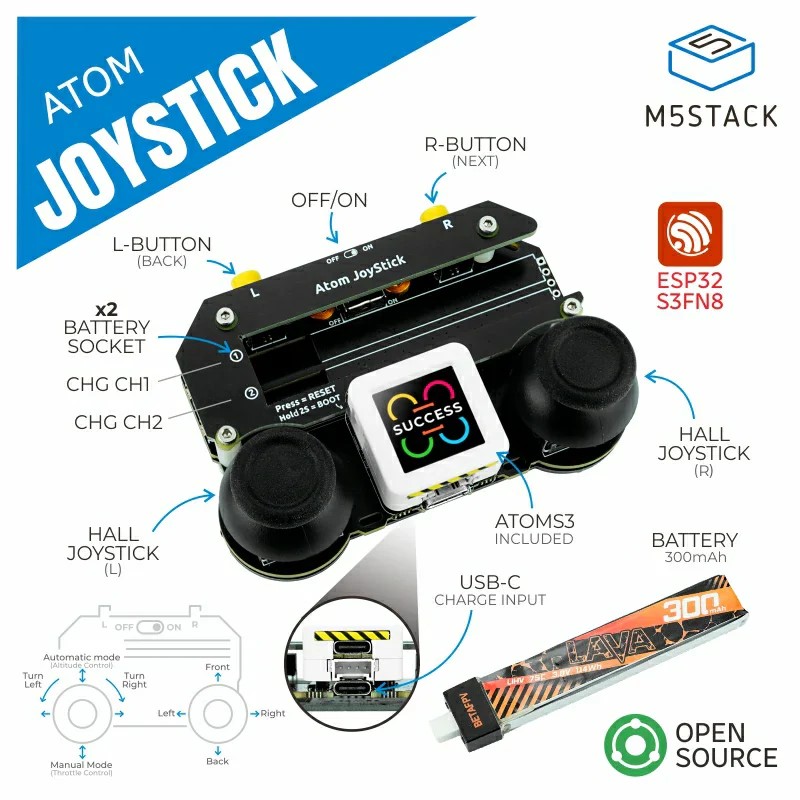

O Atom JoyStick é um controlador remoto programável e versátil com dois joysticks, utilizando o AtomS3 como controlador principal e um STM32 para funções de co-processamento na placa.
Está equipado com dois joysticks de 5 direções com sensores Hall, dois botões de função e LEDs RGB incorporados para interação homem-máquina e indicações de estado. Inclui também dois circuitos de carregamento de baterias de alta voltagem (LiHV).
O produto vem pré-instalado com o firmware Stamp Fly Remote, comunicando com o Stamp Fly através do protocolo ESP-NOW. O código-fonte do firmware é open-source. É indicado para controlo de drones, controlo de robôs, projetos de carros inteligentes e outros projetos DIY.
PRINCIPAIS CARACTERÍSTICAS
✅ Processador STM32F030F4P6 integrado
✅ Controlador principal AtomS3
✅ Compatível com controladores da série Atom
✅ Dois joysticks de 5 direções com sensores Hall
✅ Dois botões de função + interruptor de alavanca
✅ LEDs RGB WS2812C integrados
✅ Circuitos de carregamento para baterias de lítio de alta voltagem (LiHV)
✅ Detecção do nível de bateria
✅ Firmware open-source com protocolo ESP-NOW
APLICAÇÕES
◆ Controlo de drones
◆ Controlo de robôs
◆ Projetos de carros inteligentes
◆ Projetos DIY diversos
ESPECIFICAÇÕES
• Microcontrolador (MCU): STM32F030F4P6
- Endereço de comunicação: 0x59
• Controlador principal: AtomS3
• Iluminação RGB: WS2812C
• Circuito de carregamento: TP4067 @ 4.35V
• Bateria: Lítio 300mAh de alta voltagem (LiHV)
- Tensão de saída: 4.35V
- Corrente de carregamento: 430mA (entrada DC 5V)
- Tempo de carregamento (entrada 5V/1A): Aproximadamente 55 minutos
• Botões:
- Botão esquerdo
- Botão direito
• Buzzer: tipo passivo incorporado @ 5020
• Temperatura de funcionamento: 0 a 40 °C
• Dimensões do produto: 84 × 60 × 31,5 mm
• Peso do produto: 63,5 g
INCLUI
• 1 × Atom JoyStick
• 1 × Bateria LiHV de 300mAh
NOTAS
◆ Aviso de carregamento:
Ao carregar através do cabo de dados, o LED indicador mostra o estado da bateria:
- Vermelho: em carregamento (não está totalmente carregada)
- Verde: carregamento concluído (bateria a 4.35 V)
◆ Manutenção da bateria:
- Não descarregar a bateria abaixo dos 3 V por célula durante o uso.
- Não armazenar baterias totalmente carregadas por mais de 3 dias. Para armazenamento prolongado, manter a voltagem entre 3,8 V e 3,9 V.
⫸ Informação adicional (no site da M5Stack)
