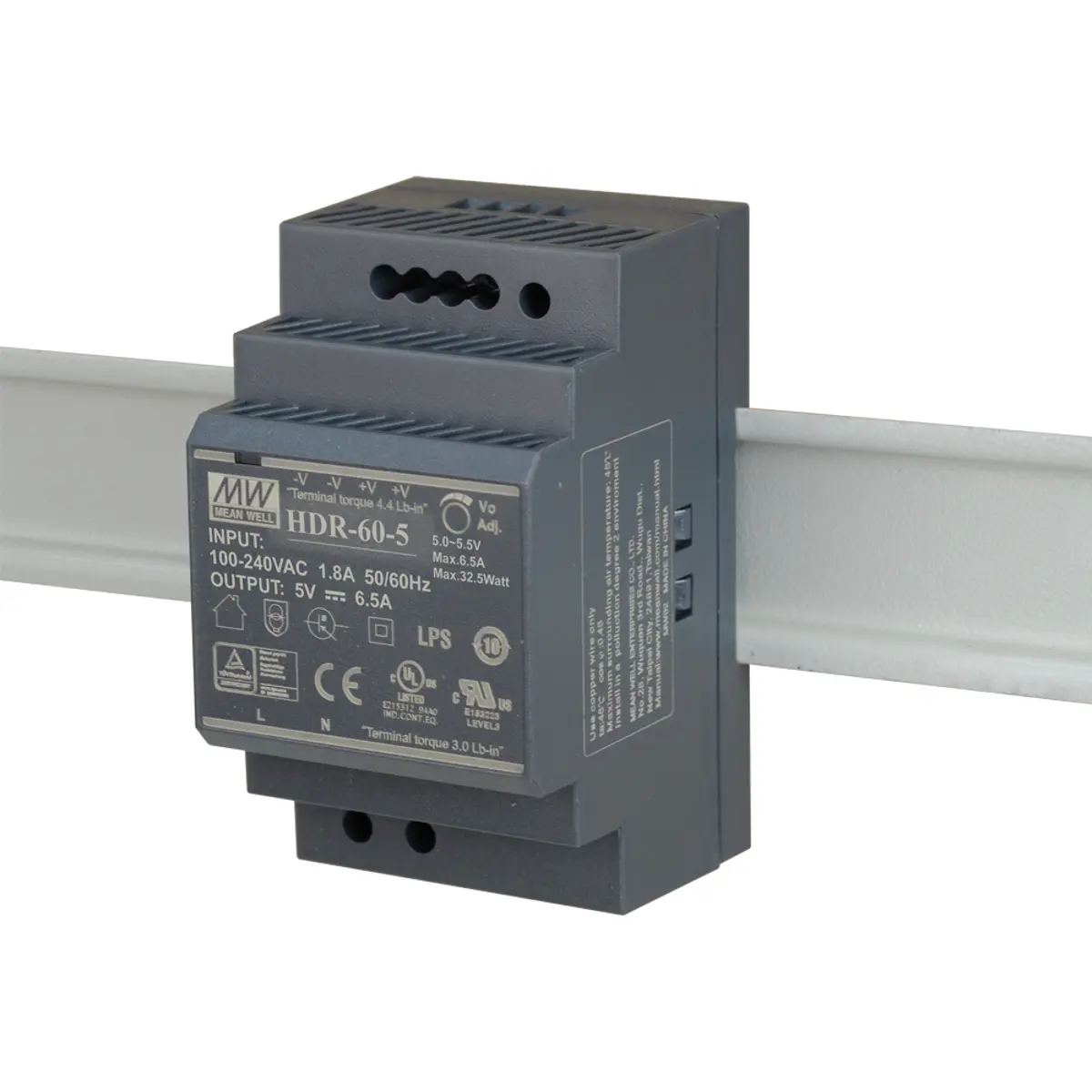

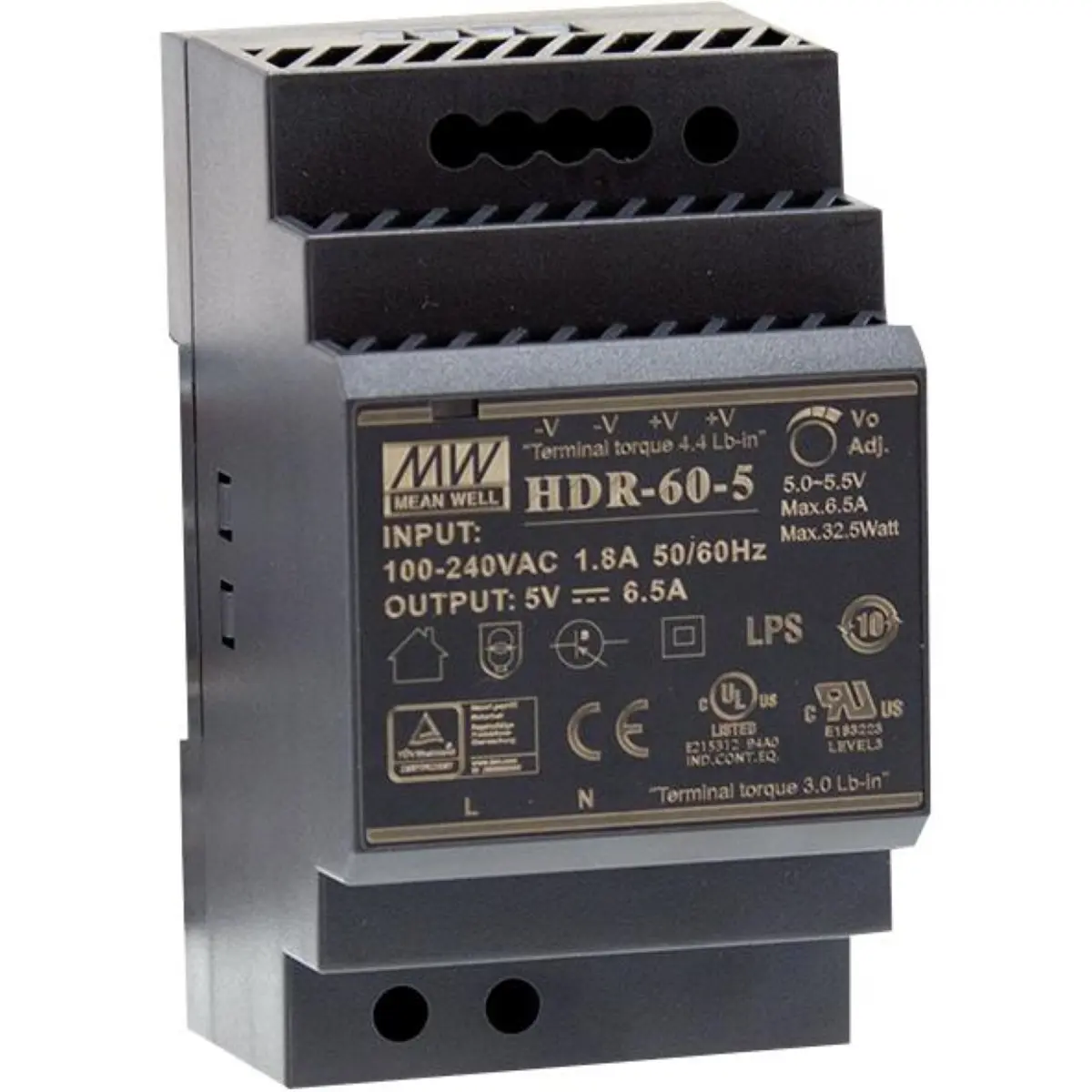

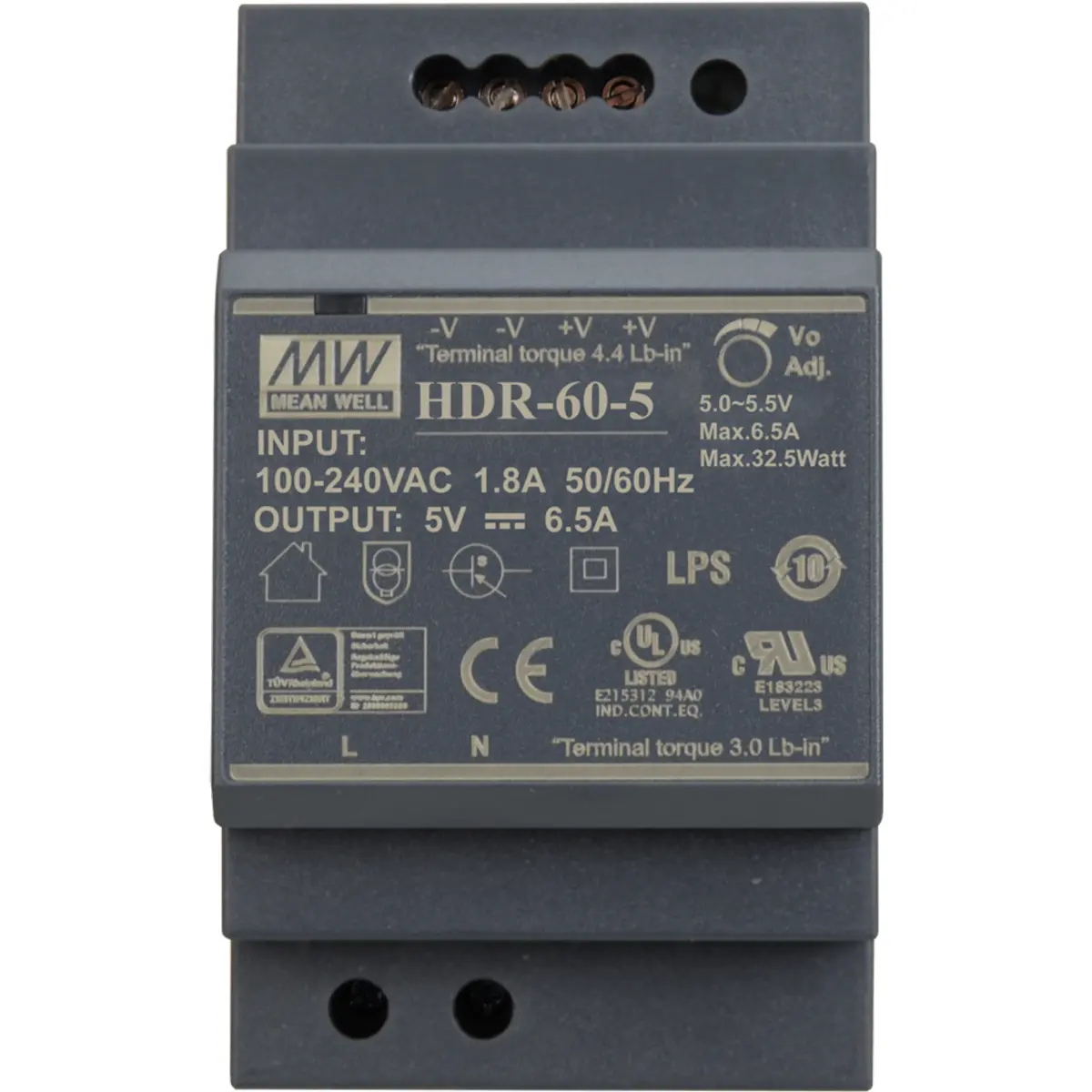

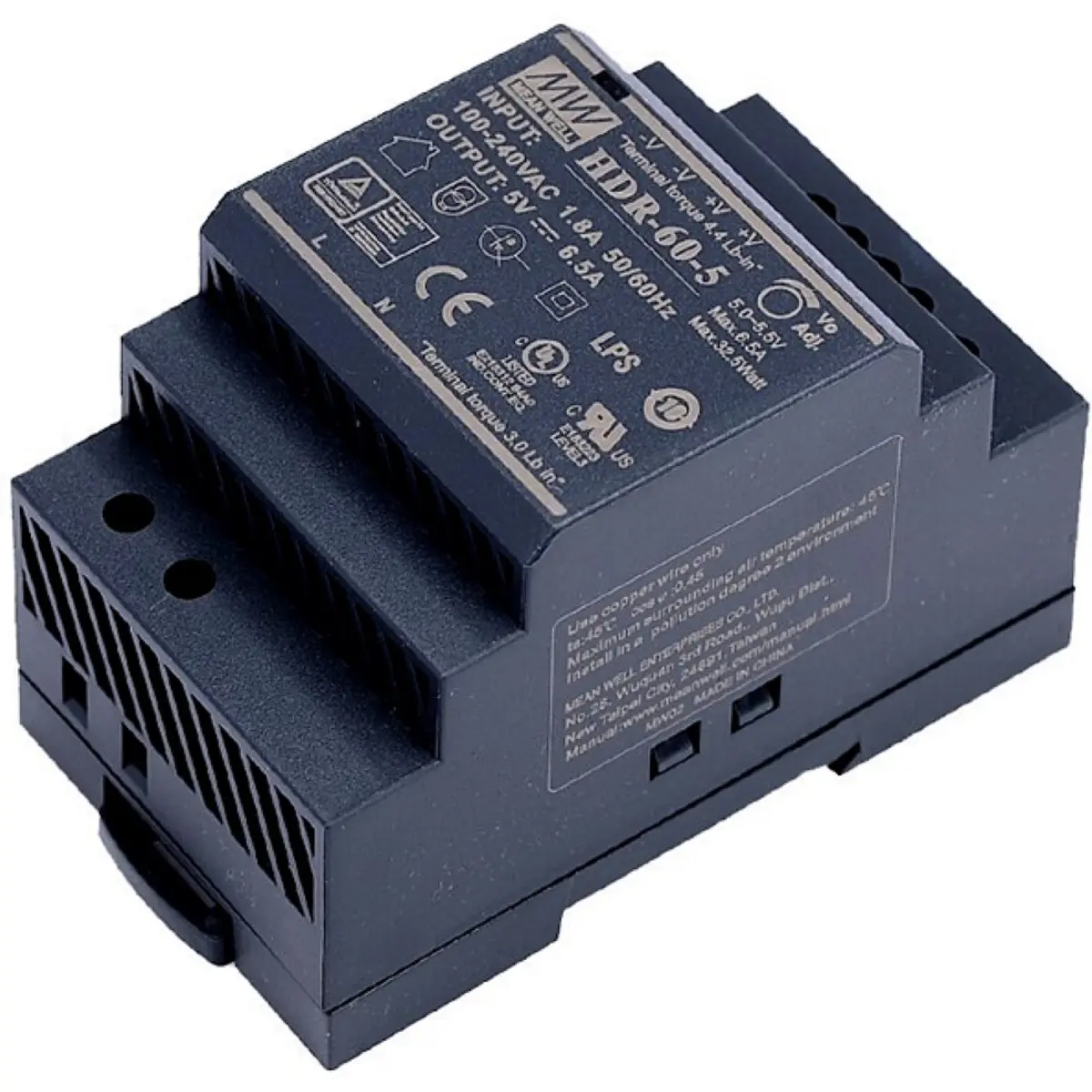

A fonte de alimentação MEAN WELL HDR-60-5 é uma solução compacta para montagem em calha DIN, ideal para sistemas de automação e controlo. Com saída estabilizada de 5V DC e design ultra estreito, oferece elevada fiabilidade, eficiência e proteção em aplicações industriais e residenciais.
PRINCIPAIS CARACTERÍSTICAS
◆ Design ultra estreito com apenas 52,5 mm de largura
◆ Entrada universal 85–264V AC (até 277V AC em funcionamento)
◆ Saída regulada de 5V DC até 6,5A
◆ Montagem direta em calha DIN TS-35/7,5 ou TS-35/15
◆ Proteções contra curto-circuito, sobrecarga e sobretensão
◆ Consumo em vazio inferior a 0,3W
◆ Arrefecimento por convecção natural (sem ventilador)
◆ Indicador LED de funcionamento
◆ Classe de isolamento II e categoria de sobretensão III
ESPECIFICAÇÕES
• Saída
- Tensão de saída: 5V DC
- Corrente nominal: 6,5A
- Intervalo de corrente: 0 ~ 6,5A
- Potência nominal: 32,5W
- Intervalo de ajuste da tensão: 5,0 ~ 5,5V
- Ripple e ruído (máx.): 80mVp-p
• Entrada
- Tensão de entrada: 85 ~ 264V AC
· Até 277V AC em funcionamento
- Frequência: 47 ~ 63Hz
• Desempenho
- Eficiência típica: 85%
- Corrente de entrada típica:
· 1,2A / 115VAC
· 0,8A / 230VAC
• Proteções
- Tipo:
· Curto-circuito (modo hiccup com recuperação automática)
· Sobrecarga (limitação de corrente com recuperação automática)
· Sobretensão (desligamento, requer desligar/ligar alimentação)
• Condições ambientais
- Temperatura de funcionamento: -30°C a +70°C
- Humidade: 20 ~ 90% HR (sem condensação)
• Mecânico
- Dimensões: 52,5 × 90 × 54,5 mm
- Peso: 190 g
- Tipo de ligação: Terminais de parafuso
- Montagem: Calha DIN TS-35
• Conformidade
- Normas: IEC62368-1, UL508, UL62368-1, EN61558-2-16
- Classe de isolamento: II
- Categoria de sobretensão: III
