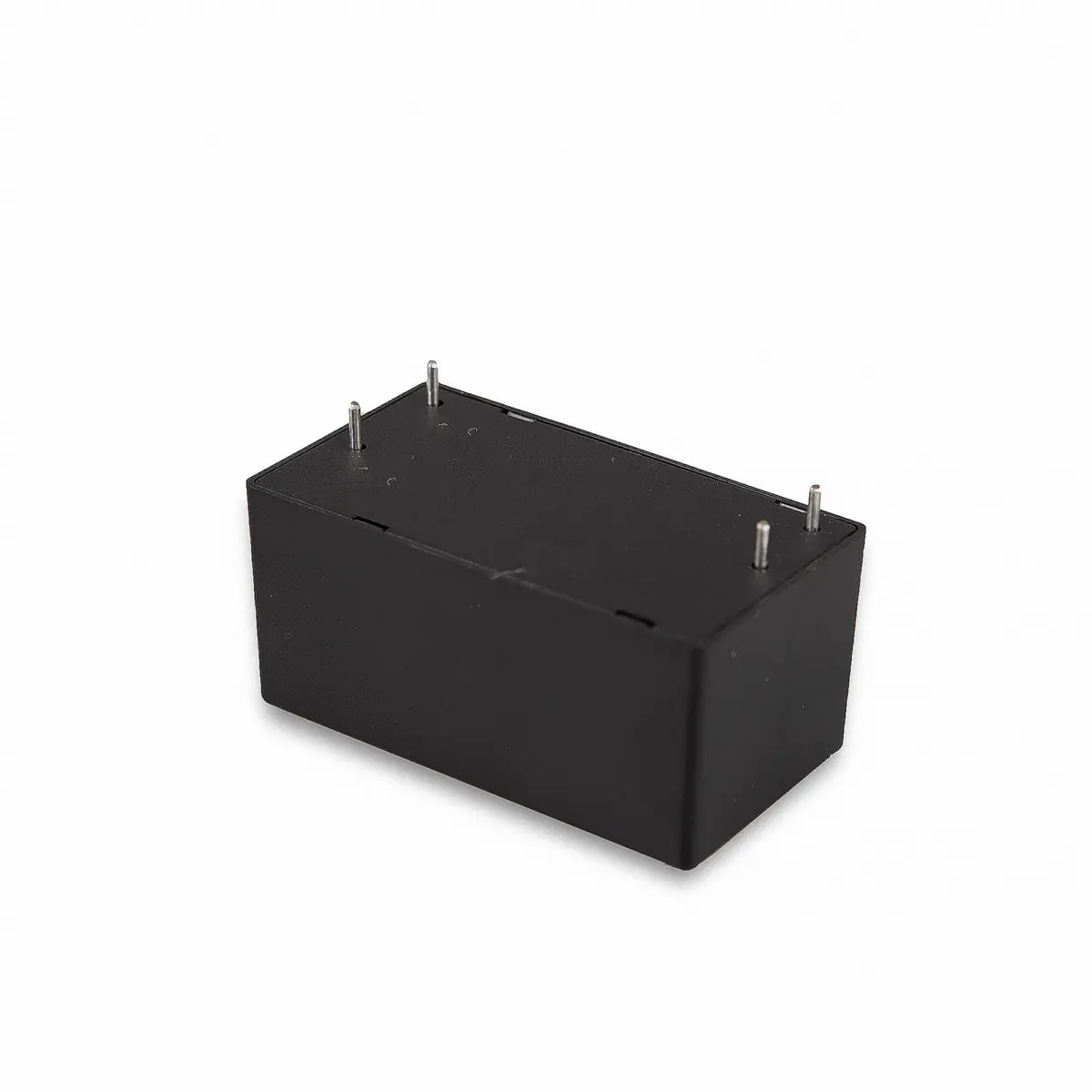

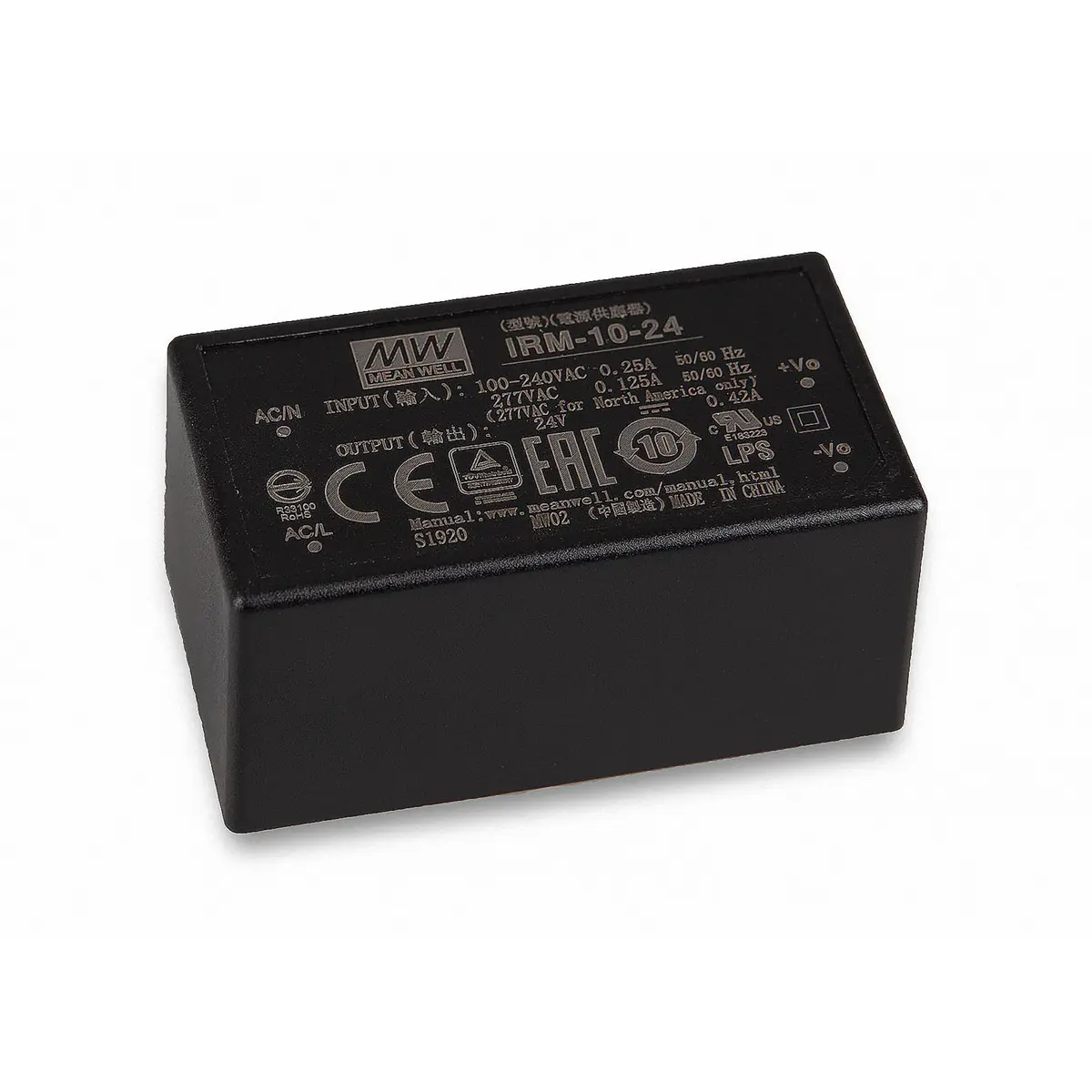

O MEAN WELL IRM-10-24 é um módulo de alimentação AC-DC compacto e altamente fiável, concebido para montagem direta em PCB, ideal para aplicações industriais, equipamentos eletrónicos e sistemas de automação. Com encapsulamento em plástico retardador de chama e enchimento em silicone, oferece excelente dissipação térmica, resistência a vibrações e proteção contra poeiras e humidade.
Com elevada eficiência e consumo em vazio extremamente reduzido, este módulo cumpre os requisitos internacionais de baixo consumo energético, sendo uma solução robusta e eficiente para alimentação a 24 V DC em espaços reduzidos.
ESPECIFICAÇÕES
• Marca: MEAN WELL
• Modelo: IRM-10-24
• Montagem: PCB
• Tipo de ligação elétrica: THT
• Número de saídas: 1
• Tensão de entrada:
- 85 ~ 305 VAC
- 120 ~ 430 VDC
• Gama de frequência de entrada: 47 ~ 440 Hz
• Tensão de saída: 24 V DC
• Corrente de saída nominal: 0.42 A
• Gama de corrente de saída: 0 ~ 0.42 A
• Potência nominal: 10.08 W
• Eficiência típica: 82%
• Consumo em vazio: < 0.1 W
• Corrente de entrada típica:
- 0.25 A a 115 VAC
- 0.15 A a 230 VAC
- 0.125 A a 277 VAC
• Corrente de arranque típica:
- 20 A a 115 VAC
- 40 A a 230 VAC
• Corrente de fuga: < 0.25 mA a 277 VAC
• Tempo de arranque:
- 600 ms (setup típico)
- 30 ms (hold-up a carga total, 230 VAC)
• Regulação de linha: ±0.3%
• Regulação de carga: ±0.5%
• Tolerância de tensão: ±2.5%
• Ripple e ruído máximos: 200 mVp-p
• Proteções:
- Curto-circuito
- Sobrecarga
- Sobretensão
• Proteção contra sobrecarga:
- 115% ~ 190% da potência nominal
- Modo: hiccup, com recuperação automática
• Proteção contra sobretensão: 27.6 ~ 32.4 V
• Classe de isolamento: Classe II
• Tensão de isolamento: 4.2 KVAC
• Resistência de isolamento: 100 MOhms / 500 VDC / 25 °C / 70% RH
• Temperatura de funcionamento: -30 °C ~ +85 °C
• Humidade de funcionamento: 20 ~ 90% RH sem condensação
• Coeficiente de temperatura: ±0.03%/°C
• Altitude máxima de funcionamento: 2000 m
• Vibração: 10 ~ 500 Hz, até 5G
• MTBF:
- 9094900 h (Telcordia SR-332)
- 1495800 h (MIL-HDBK-217F, 25 °C)
• Dimensões: 45.7 x 25.4 x 21.5 mm
• Peso: Aproximadamente 0.033 kg
