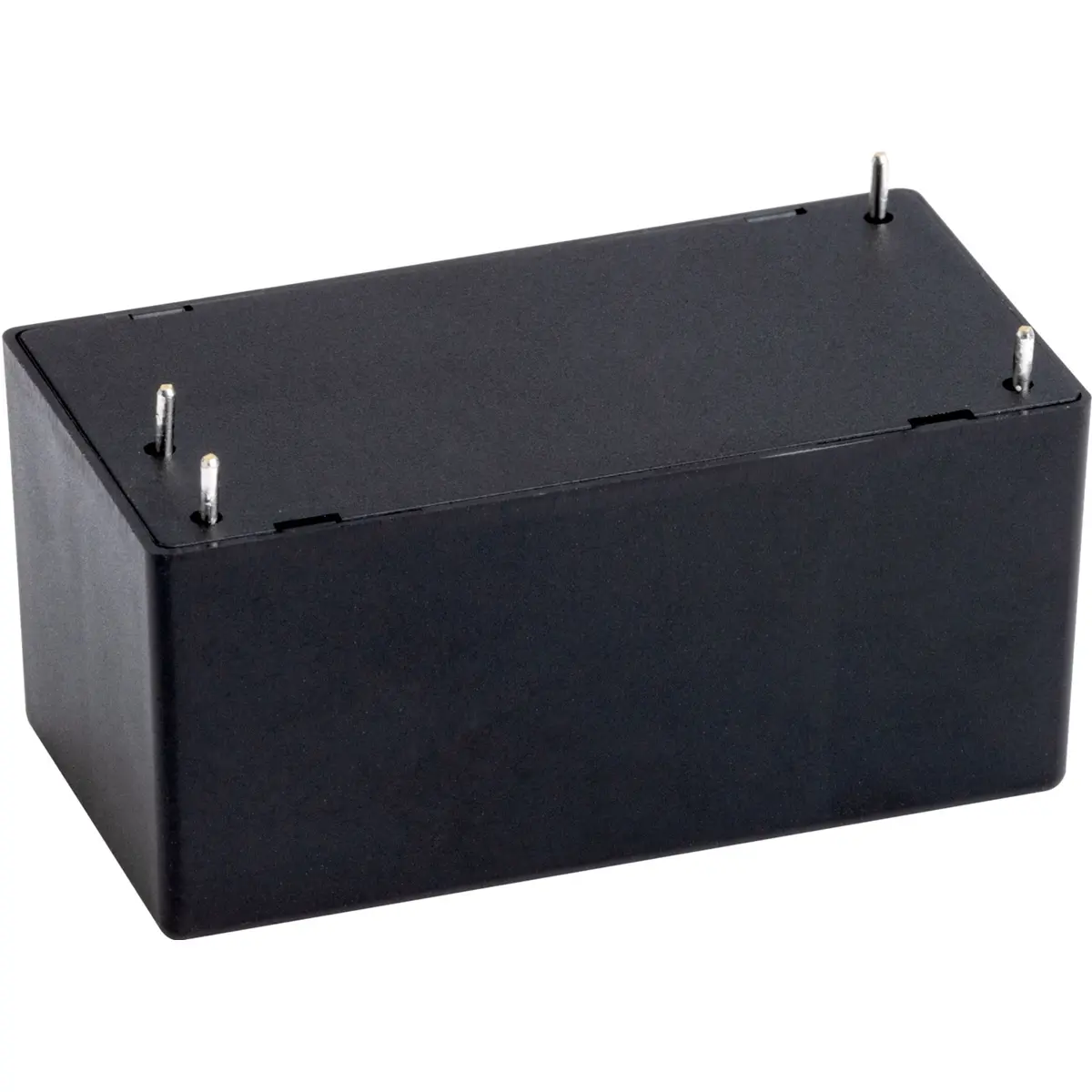

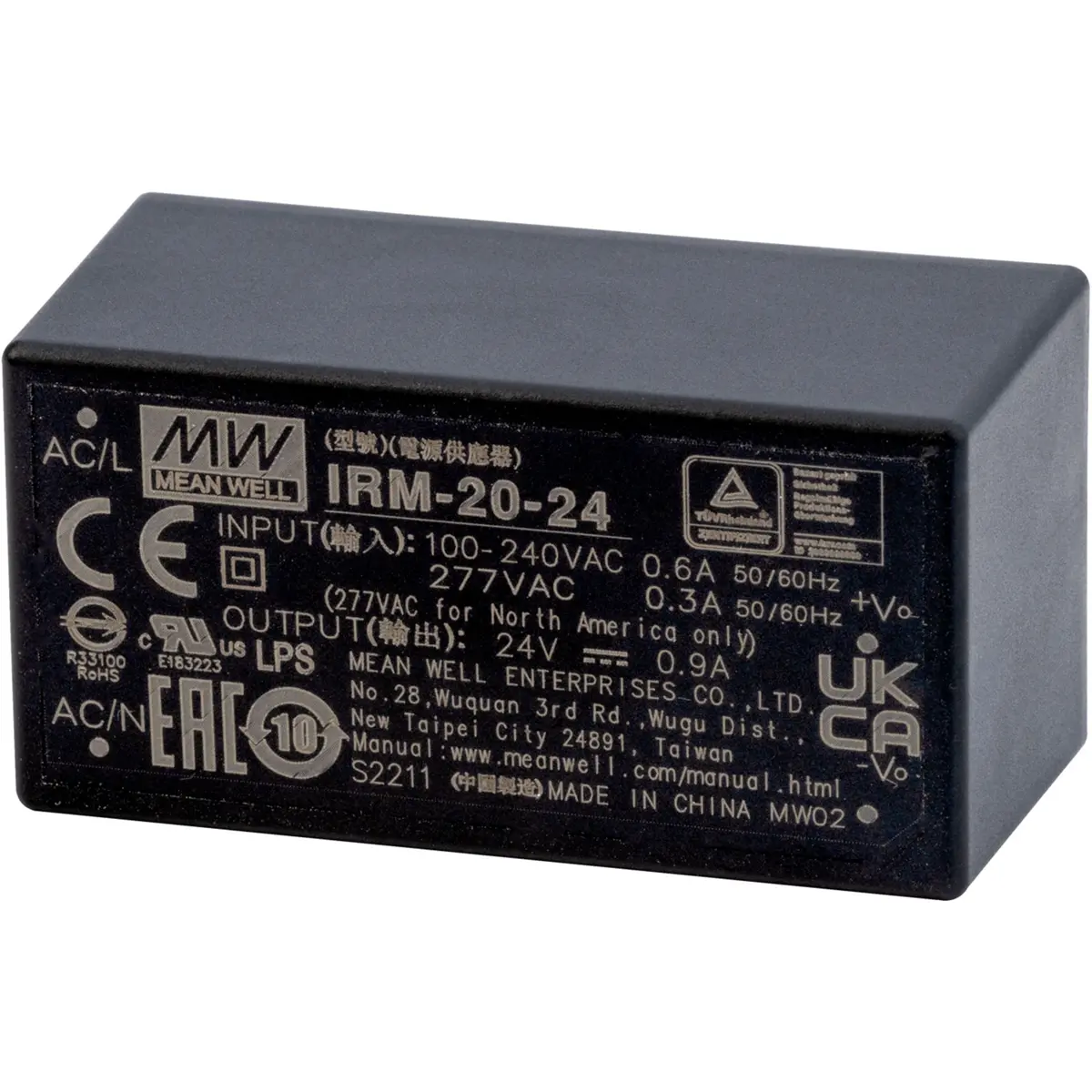

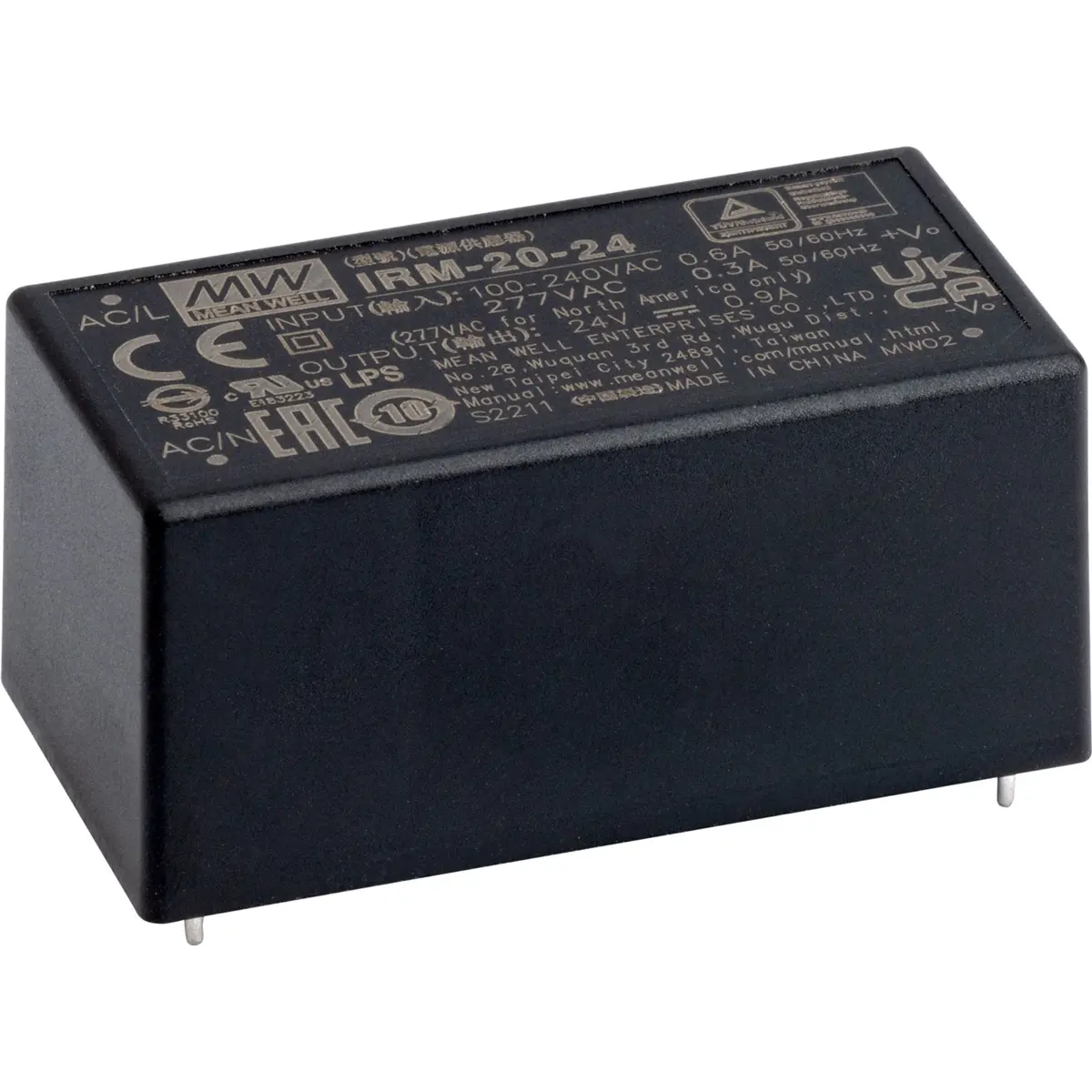

O MEAN WELL IRM-20-24 é um módulo de alimentação AC-DC compacto, concebido para montagem direta em PCB, ideal para equipamentos eletrónicos e sistemas de automação industrial. Combina dimensões reduzidas, elevada eficiência e baixo consumo em vazio, oferecendo uma solução fiável e robusta para aplicações que exigem alimentação estável a 24 V DC.
ESPECIFICAÇÕES
• Marca: MEAN WELL
• Modelo: IRM-20-24
• Série: IRM-20
• Tipo de produto: Módulo de alimentação AC-DC para montagem em PCB
• Montagem: PCB
• Tipo de ligação elétrica: THT
• Número de saídas: 1
• Tensão de entrada:
- 85 ~ 305 VAC
- 120 ~ 430 VDC
• Gama de frequência de entrada: 47 ~ 440 Hz
• Tensão de saída: 24 V DC
• Corrente de saída nominal: 0.9 A
• Gama de corrente de saída: 0 ~ 0.9 A
• Potência nominal: 21.6 W
• Eficiência típica: 85%
• Consumo em vazio: < 0.1 W
• Corrente de entrada típica:
- 0.6 A a 115 VAC
- 0.4 A a 230 VAC
- 0.3 A a 277 VAC
• Corrente de arranque típica:
- 20 A a 115 VAC
- 40 A a 230 VAC
• Corrente de fuga: < 0.25 mA a 277 VAC
• Tempo de arranque: 1000 ms típico
• Regulação de linha: ±0.3%
• Regulação de carga: ±0.5%
• Tolerância de tensão: ±2.5%
• Ripple e ruído máximos: 200 mVp-p
• Proteções:
- Curto-circuito
- Sobrecarga
- Sobretensão
• Proteção contra sobrecarga:
- 115% ~ 160% da potência nominal
- Modo: hiccup, com recuperação automática após remoção da condição de falha
• Proteção contra sobretensão: 27.6 ~ 32.4 V
• Classe de isolamento: Classe II
• Tensão de isolamento: 3 KVAC
• Resistência de isolamento: 100 MOhms / 500 VDC / 25 °C / 70% RH
• Temperatura de funcionamento: -30 °C ~ +70 °C
• Humidade de funcionamento: 20 ~ 90% RH sem condensação
• Coeficiente de temperatura: ±0.03%/°C
• Altitude máxima de funcionamento: 2000 m
• MTBF: 970300 h (mínimo, MIL-HDBK-217F, 25 °C)
• Dimensões: 52.4 x 27.2 x 24 mm
• Peso: Aproximadamente 0.05 kg
